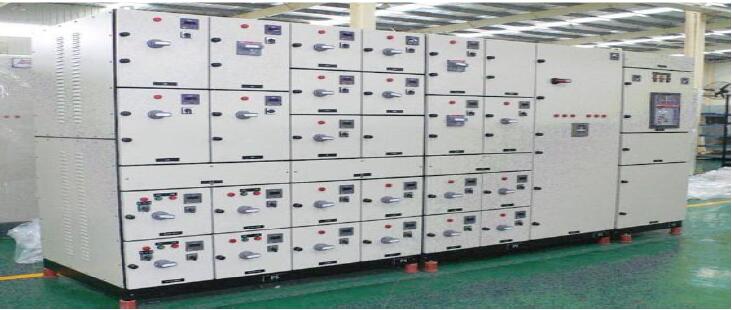

GFB2-2008固定分隔插拔式開關柜
GFB2-2008 (GHK, GBD)固定分隔插拔式開關柜
(簡稱:固定插拔式開關柜)
GFB2-2008 (GHK, GBD)型交流低壓固定分隔式開關柜，廣泛用于電力系統中，經運行證明:產品性能穩定，質量可靠，是輸配電系統中的優良設備適用于發電廠、石油、化工、冶金、紡織、煤碳、高層建筑等行業的配電系統.在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為發、供電流中的配電，電動機集中控制，無功功率補償使用的低壓成套配電裝置。
產品結構特點
1、本產品柜體結構采用敷鋁鋅或冷軋鋼板制作，基本骨架為C型材，柜體零部件 按模塊原理設計、有25模數的安裝孔.通用系數較高，柜體根據不同的系統方 案，以每個電器元件小室和基本柜體之間用螺栓組裝而成，結構件緊湊牢固.組裝靈活，布局合理，聯鎖可靠，防護等級高，操作安全簡便，互換性好，短時耐受電流大，可靈活裝配國產、進口各種型號斷路器，作為中心及專用計量、照明、功率補償?shù)扔糜猛镜呐潆娧b置.
2、功能單元按期用途分為可抽出式的進線單元、饋線單元及照明切換單元、母聯單元、電動機控制單元等五種，其中框架式空氣斷路器采用抽出式，塑殼開關采用抽出式、插入式.
3、產品內部分為水平母線內，電纜區和功能單元區三大區域。電纜可從柜頂(或柜下方)進出線，各區域采用鋼板將其有效的隔離.功能單元自身亦是相互隔離的，互不干擾。有效限制發生事故范圍。
4、產品為全封閉式，各功能單元均有獨立開啟的門，產品的后部也有供安裝維修的門。全部功能單元的門與主開關均裝有機械聯鎖裝置，提高了防觸電的可靠性，柜體防護等級達到IP30, IP40.
(簡稱:固定插拔式開關柜)
GFB2-2008 (GHK, GBD)型交流低壓固定分隔式開關柜，廣泛用于電力系統中，經運行證明:產品性能穩定，質量可靠，是輸配電系統中的優良設備適用于發電廠、石油、化工、冶金、紡織、煤碳、高層建筑等行業的配電系統.在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為發、供電流中的配電，電動機集中控制，無功功率補償使用的低壓成套配電裝置。
產品結構特點
1、本產品柜體結構采用敷鋁鋅或冷軋鋼板制作，基本骨架為C型材，柜體零部件 按模塊原理設計、有25模數的安裝孔.通用系數較高，柜體根據不同的系統方 案，以每個電器元件小室和基本柜體之間用螺栓組裝而成，結構件緊湊牢固.組裝靈活，布局合理，聯鎖可靠，防護等級高，操作安全簡便，互換性好，短時耐受電流大，可靈活裝配國產、進口各種型號斷路器，作為中心及專用計量、照明、功率補償?shù)扔糜猛镜呐潆娧b置.
2、功能單元按期用途分為可抽出式的進線單元、饋線單元及照明切換單元、母聯單元、電動機控制單元等五種，其中框架式空氣斷路器采用抽出式，塑殼開關采用抽出式、插入式.
3、產品內部分為水平母線內，電纜區和功能單元區三大區域。電纜可從柜頂(或柜下方)進出線，各區域采用鋼板將其有效的隔離.功能單元自身亦是相互隔離的，互不干擾。有效限制發生事故范圍。
4、產品為全封閉式，各功能單元均有獨立開啟的門，產品的后部也有供安裝維修的門。全部功能單元的門與主開關均裝有機械聯鎖裝置，提高了防觸電的可靠性，柜體防護等級達到IP30, IP40.
